光纤入户FTTH光缆
碟型皮线光缆-GJXH
一、产品说明

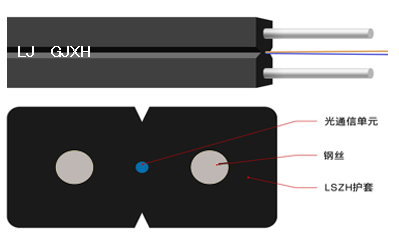

FTTH室内光缆是将光通信单元处于中心，两侧放置两根平行钢丝金属加强元件，最后挤制黑色或彩色低烟无卤护套成缆。
二、产品特点
1.特种耐弯光纤，提供更大的带宽，增强网络传输特性。
2.两根平行钢丝使光缆具有良好的抗压性能，保护光纤。
3.光缆结构简单，重量轻，实用性强。
4.独特的凹槽设计，易剥离，方便接续，简化安装和维护。
5.低烟无卤阻燃护套，环保。
三、产品标准
满足YD/T926.2-2001标准。
四、光学特性
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 衰减 (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| 带宽(A级) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
| 光缆截止波长 | ≤1260nm | ≤1480nm | |||
五、结构参数
| 芯数 | 光缆直径 | 光缆重量 | 允许拉伸力 长期/短期 |
允许压扁力 长期/短期 |
弯曲半径 静态/动态 |
| 1 | (2.0±0.2)×(3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| 2 | (2.0±0.2)×(3.4±0.2) | 8.5 | 30/60 | 300/1000 | 15/30 |
| 3 | (2.0±0.2)×(3.8±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| 4 | (2.0±0.2)×(4.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
储存、使用温度: -20℃ 至 + 60℃
六、部分规格型号
| 产品名称 | 产品型号 | 单位 | 说明 |
| 碟形皮线光缆 | LJ-GJXH-1B6A1 | 米 | 1/2/4芯 G657耐弯光纤，金属钢丝，LSZH护套 适用FTTH光纤入户 |
| 碟形皮线光缆 | LJ-GJXH-2B6A1 | 米 | |
| 碟形皮线光缆 | LJ-GJXH-4B6A1 | 米 |
